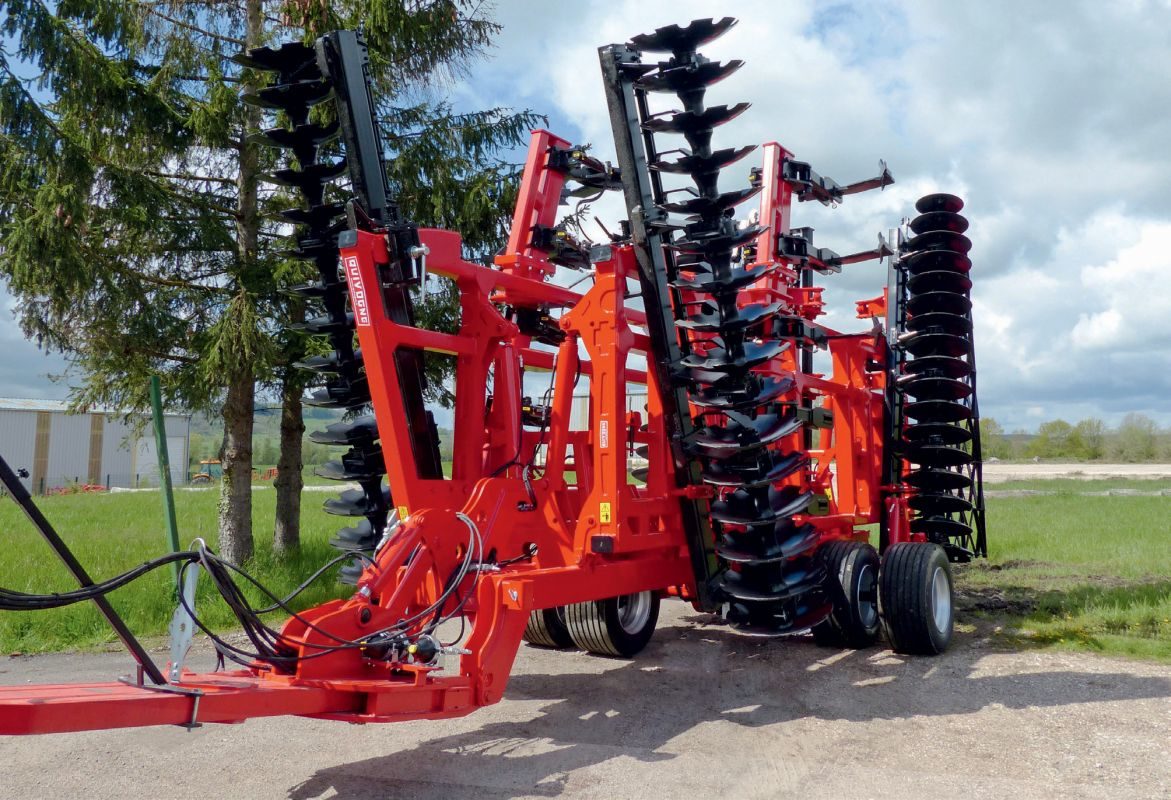

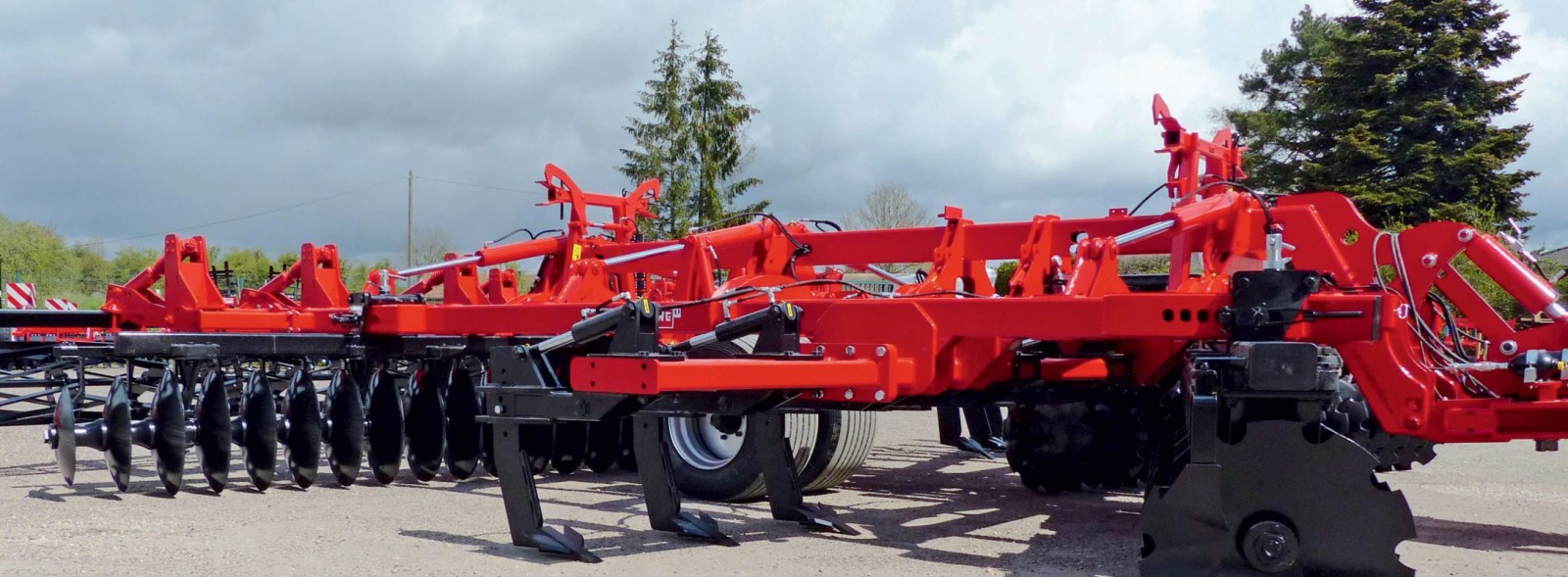

TINEMASTER BIG

ОБЛАСТЬ ПРИМЕНЕНИЯ / ПРЕИМУЩЕСТВА

• Благодаря комбинации дисков (давление на почву до 210 кг/диск) и лап-рыхлителей для глубокого рыхления почвы (на глубину до 40 см) TINEMASTER BIG за один проход превосходно перемешивает пожнивные остатки без оборота почвы.
• Благодаря заднему прицепному катку (опционально) агрегат выполняет дополнительно прикатывание почвы.
• Благодаря Х-образному расположению секций дисков после прохода агрегата не остается ни одной необработанной полосы земли.
• Оптимальная рабочая скорость 8-10 км/ч.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Рабочая ширина 5,6 до 7,4 м.;
• Для тракторов 470-600 л.с.;
• Настройка глубины работы дисковых батарей (до 18 см.) осуществляется клипсами на гидроцилиндрах шасси;
• 3-х балочная центральная рама, профиль 200х100 мм.;
• 3-х балочные складные боковые рамы, профиль 150х100 мм.;
• Профиль траверсы секций дисков 160х120 мм.;
• Секции дисков перемешивают и заделывают в почву пожнивные остатки;
• Лапы-рыхлители выполняют функцию глубокого рыхления (до 40 см.);
• Настройка угла атаки дисковых батарей, механическая;
• Гидравлическая блокировка боковых рам в транспортном положении;
• Транспортная ширина 3,3 м.;

БАЗОВАЯ КОМПЛЕКТАЦИЯ

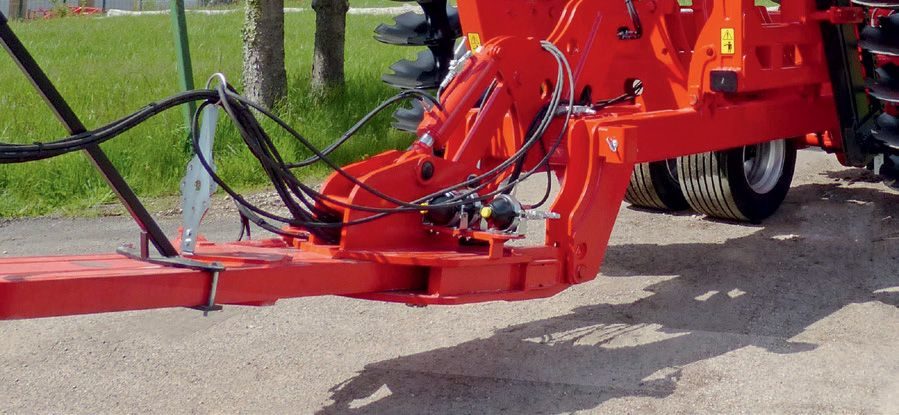

• Тяговое регулируемое дышло с гидравлической аммортизацией, азотными аккумуляторами и усиленной тяговой петлей Ø 51 мм.;
• Вал дисковых секций квадратного сечения 50х50 мм.;
• Стальные конические роликоподшипники с тройным уплотнением и тавотницей (21 кг.);
• 6 гидроцилиндров cкладывания-раскладывания с блокировочным клапаном
• Гладкие и зубчатые диски со специальными чистиками, расстояние между дисками 230 или 260 мм.;
• 2 Боковой диски;

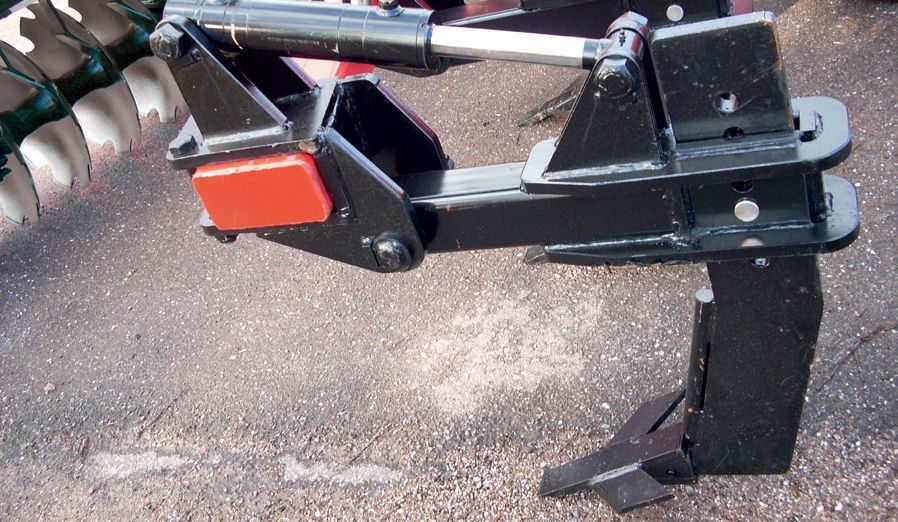

• Лапы-рыхлители настраиваются по высоте, толщина лап 30 мм., со стрельчатыми долотами и гидропневматической защитой от камней NON-STOP (посредством азотного аккумулятора);
• 4-ех колесное шасси с азотным аккумулятором, 2 гидроцилиндра подъема-опускания; шины 445/45x19,5; профиль колесных осей 70 мм., усиленные диски колес и 6 колесных болтов;
• 2 дополнительных опорных колеса 11,5х15 14 PR;
• Блокировка дисковых батарей;
• 2 опорные стойки;

ОПЦИИ

• Гидравлическое выравнивание рамы;
• Защита подшипников;
• Боковые щитки;
• Диски Ø 710х8 мм. или Ø 660х7 мм.;
• Стрельчатые лемеха с карбидным покрытием;
• Боковой диск ограничитель Ø 560 мм.;
• Задняя захват;
• Пневматические тормоза;
• Предупреждающие знаки и освещение;
• Шаровая сцепка Scharmüller К80;

TINEMASTER BIG: с зубчатыми дисками спереди и гладкими сзади Ø 710х7 мм., с междисковое расстояние 260 мм.

Модель	Рабочая ширина (см.)	Диски (шт.)	Лапы (шт.)	Подшипники (шт.)	Давление на почву / Диск (кг.)	Тяговое усилие (л.с.)	Вес (кг.)
TINEMASTER BIG 710/48	590	48	7	16	187	490-540	8942
TINEMASTER BIG 710/52	630	52	9	16	186	510-560	9644
TINEMASTER BIG 710/56	580	56	11	20	201	530-600	11240

TINEMASTER BIG: с зубчатыми дисками спереди и гладкими сзади Ø 660х7 мм., с междисковое расстояние 260 мм.

Модель	Рабочая ширина (см.)	Диски (шт.)	Лапы (шт.)	Подшипники (шт.)	Давление на почву / Диск (кг.)	Тяговое усилие (л.с.)	Вес (кг.)
TINEMASTER BIG 660/48	590	48	7	16	178	470-520	8518
TINEMASTER BIG 660/56	630	56	9	16	164	490-540	9194
TINEMASTER BIG 660/64	680	64	11	20	168	510-560	10760

TINEMASTER BIG: с зубчатыми дисками спереди и гладкими сзади Ø 660х6 мм., с междисковое расстояние 230 мм.

Модель	Рабочая ширина (см.)	Диски (шт.)	Лапы (шт.)	Подшипники (шт.)	Давление на почву / Диск (кг.)	Тяговое усилие (л.с.)	Вес (кг.)
TINEMASTER BIG 660/48	540	48	7	16	178	470-520	8518
TINEMASTER BIG 660/56	650	56	9	16	164	490-540	9194
TINEMASTER BIG 660/64	720	64	11	20	168	510-560	10760

Почвоуплотнительные катки для TINEMASTER BIG

КАТКИ	Ширина захвата агрегата (см.)	Рабочая ширина катка (см.)	Вес (кг.)

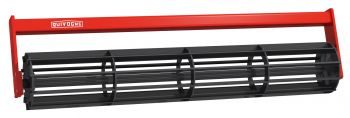

Планчато-ребристый каток Ø 450 мм.	540	570	741
	590/620	650	845
	630	700	910
	680/700	750	975

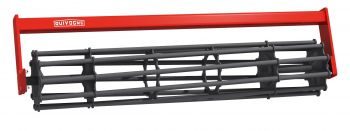

Трубчатый каток Ø 450 мм.	540	570	741
	590/620	650	845
	630	700	910
	680/700	750	975

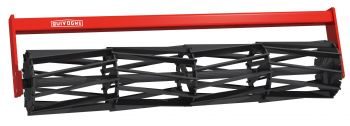

Каток Z Ø 500 мм.	540	570	832
	590/620	650	949
	630	700	1022
	680/700	750	1095
Каток L Ø 600 мм. с чистиком	540	570	952
	590/620	650	1086
	630	700	1169
	680/700	750	1253

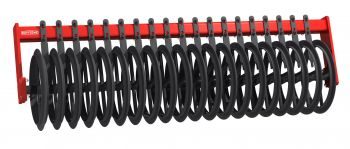

Каток T Ø 600 мм. с чистиком	540	570	963
	590/620	650	1099
	630	700	1183
	680/700	750	1268

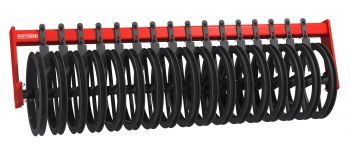

Каток U Ø 600 мм. с чистиком	540	570	969
	590/620	650	1105
	630	700	1190
	680/700	750	1275

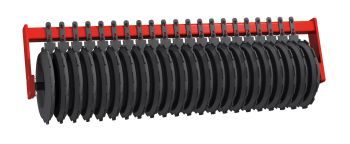

Каток ROLLPRO Ø 600 мм. с чистиком	540	570	1482
	590/620	650	1690
	630	700	1820
	680/700	750	1950
